過濾器概況

1.DS系列有Y型、F型、L型、T型四種結構形式。
2.單臺過濾流量25-9300t/h.
3.管徑：DN50～DN1200mm
4.設計壓力：1.0MPa、1.6 MPa、2.5 MPa、4.0 MPa、
5.過濾精度從100微米至5000微米。
6.過濾面積：1500cm2～75000cm2
7.清洗控制方式：壓差、時間及手動。
8.清洗方法簡單，電動刷式。
9.清洗時所排放的水量極少，小于總過濾量的1%,清洗不斷流。


工作原理

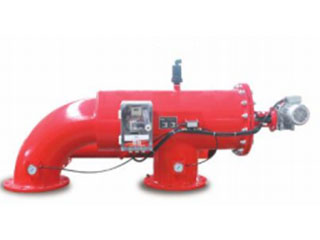

 DS系列電動刷式過濾器是一種全自動清洗過濾器，在過濾器濾網內安裝一套刷子，刷子由電機帶動旋轉，在過濾器端蓋上安裝一個電磁排污閥。清洗時，來自壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在水力的作用下，通過排污閥排出過濾器。清洗無需斷流。


制造材質

1.過濾器殼體：碳鋼，環氧瀝青漆、環氧樹脂涂布（根據要求可用不銹鋼）。

2.濾網：全不銹鋼。
3.清洗裝置：不銹鋼，尼龍，PVC。
4.排污閥：黃銅、不銹鋼。
5.密封圈：合成橡膠，聚四氟乙烯。


過濾與清洗

水流從過濾器進口流入，經過濾網后從出口流出，水流中雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當過濾器上下游壓差增大，當過濾器上下游（進出口）壓差達到預定值時（0.05 MPa），壓差開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物從排污閥排走。


控制器系統

采用PLC自動控制。可根據壓差或定時控制清洗，并可手動清洗和選擇設計為連續清洗，發生故障時有警示信號或相應之動作。

過濾器應用范圍

1、冷卻水處理——冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果。

2、原水處理——可對地表河水、湖水、海水，水庫水，井水及地下水進行過濾，除去沙子、細菌、藻類、有機物等等。

3、工業循環用水過濾——在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。
4、灌溉——尤其適用于該流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。
5、造紙工業——白水過濾。
6、塑料工業——產品回收冷卻水過濾。

4、灌溉——尤其適用于該流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。
5、造紙工業——白水過濾。
6、塑料工業——產品回收冷卻水過濾。


過濾器選型方式

1.確定一下參數：最大工作流量Q或進出口管徑DN最高工作壓力P、工作溫過濾精度。
2.根據現場安裝位置，確定結果形式。
3.確定有關材料：過濾網材料、殼體材料。
4.確定過濾器型號。


過濾器選型舉例

1.系統最大工作流量1200t/h，工作壓力1.2MPa，工作溫度60℃，過濾精度0.2mm,根據現場安裝位置，選擇L型結構。
2.查表2，流量1200t/h選擇管徑DN400mm(16")。

3.查表1和標準過濾精度等級表，選擇過濾精度0.2mm的不銹鋼V形網,根據工作介質選擇普通碳鋼殼體。
